一、概述：

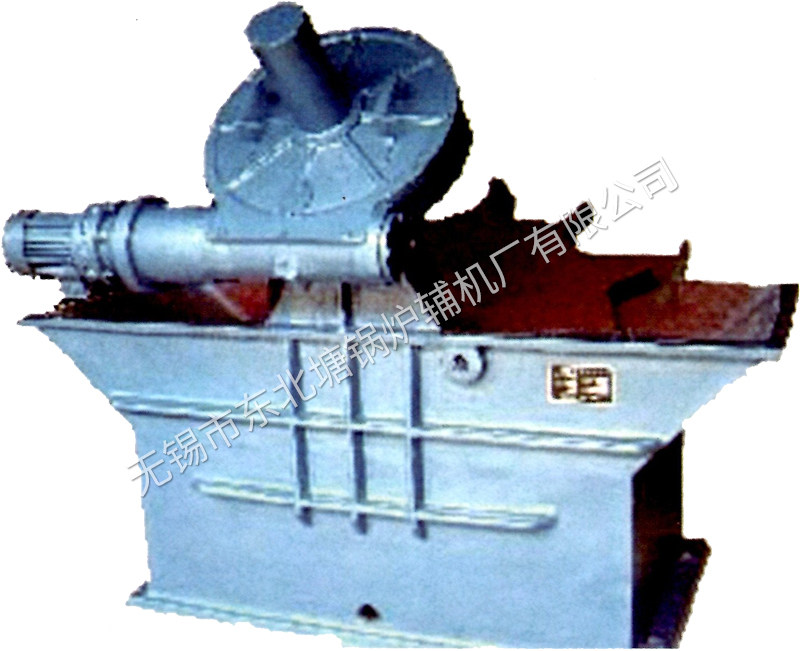

R304圓盤式出渣機操作維護簡單，運行安全可靠，且系濕式出渣，能改善鍋爐房的衛生條件，并且有水封可防止過量冷空氣漏入爐膛而降低鍋爐效率。
其結構系由電動機經二級蝸輪蝸桿減速后帶動灰遣槽中的出渣輪轉動，將由鍋爐灰渣斗落入槽中的灰渣撈出，使落入灰車或運輸帶上，運至鍋爐房外。
此種出渣機容易發生的故障是出渣輪被大塊爐渣或碎磚，石頭碎爐條片等物所卡住，使電動機發生燒損事故。本設備在第二級蝸輪與主軸之間設有安全離合器，在出渣輪卡住時，能自動使蝸輪與主軸脫開，使電動機空轉，以保護電動機不致被燒損，另外電動機能反正轉，易于解除卡阻現象。

設備規格性能：
1.至大出渣能力         3000公斤/時
2.出渣輪的轉數         0.88轉/分
3.出道輪旋轉方向      順時針回轉（自離合器端看）
4.至大外形尺寸（長X寬X高）=2000x2000x1600
5.電動機                   本廠配套
6.設備總重                1640公斤

適用范圍：
本設備一般適用于蒸發量為10 ~20噸/時的燃煤鍋爐，不論鏈條爐排或手搖爐排均可適用（如鍋爐出渣口多的可合并為一個即可）較大容量的鏈條爐排爐可采用連續出渣方式，手搖爐排爐及較小容量的鏈條爐排爐則可采用間斷出渣方式。根據鍋爐容量及燃燒合灰量的不同，每班可出渣2~4次。
如根據出渣量，60噸/時左右的爐子其出渣量亦不超過本設備的至大出渣能力，但由于40噸/時以上的爐子爐排較寬，需設二個灰渣斗，因此需裝設二臺出渣機。
本設備無碎渣機，不適用干強結焦性煤種，其他煤種均適用。
